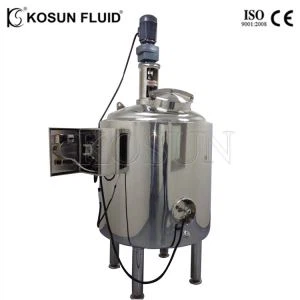

पायलट रिएक्टर की विन्यास:

1) मैनहोल
2) सीआईपी क्लीनर
3) थर्मामीटर

4) आधा तार जैकेट पाइप प्रकार (यदि आवश्यकता हो)

5) आंदोलक

6) मुख्य खोल और सिर

रिएक्टर की संरचना विशेषताएं

1. यह त्रिकोणीय परतों स्टेनलेस स्टील संरचना से बना है।

2. स्टेनलेस स्टील 316L या 304 के सामान।

3. टैंक पर इंटीरियर दीवार का परिवहन क्षेत्र स्वच्छता के किसी भी मृत कोने को सुनिश्चित करने के लिए संक्रमण के लिए चाप को गोद लेता है।

4. 50 एल से 20,000 एल या यहां तक कि बड़े से रेंज।

5. डिजाइन दबाव: वेसेल = 0.2 एमपीए, 0.6 एमपीए, 1.1 एमपीए जैकेट = 0.6 एमपीए

6. तापमान: 0 से 200। डिग्री डिग्री सेल्सियस।

पायलट रिएक्टर का आवेदन

संक्षारण प्रतिरोध: कार्बनिक या अकार्बनिक एसिड, कार्बनिक विलायक और कमजोर क्षारीय जंग (हाइड्रोफ्लोरिक एसिड सहित, फ्लोराइन माध्यम, फॉस्फोरिकैसिड, और क्षार एकाग्रता सहित 30% और तापमान 180 डिग्री रिएक्टर से अधिक या बराबर तापमान प्रतिक्रिया के लिए व्यापक रूप से उपयोग किया जाता है, मिश्रण, संक्षेपण, बहुलककरण, vulcanization, नाइट्रेशन, भोजन, दवा, रसायन, Alkyd राल, पॉलिएस्टर राल, Epoxy राल, गोंद, चिपकने वाला, पेट्रोलियम आदि उद्योग में हाइड्रोजनीकरण।

नाममात्र क्षमता (एल)	वास्तविक क्षमता (एल)	विद्युत शक्ति (किलोवाट)	जैकेट क्षमता (एल)	आंतरिक पॉट आकार (Omm)	बाहरी पॉट आकार (Omm)	कम करने आदर्श	इंजन की शक्ति (एन / किलोवाट)	तेज गति (एन / मिनट)
50	61	3 × 2	95	400	600	एम 3	1450 / 0.6	60-80
100	120	6 × 2	120	500	700	एम 3	1450 / 0.6	60-80
200	247	6 × 3	200	600	800	m4	1450 / 1.5	60-80
300	35.5	6 × 3	250	700	900	m4	1450 / 1.5	60-80
500	589	9 × 4	290	900	1100	M6	1450 / 2.2	60-80
1000	121.5	12 × 4	560	1200	1400	M8	1450/4	60-80
2000	2244	15 × 5	750	1400	1600	M8	1450/4	60-80
3000	3201	15 × 5	1015	1600	1800	M8	1450 / 7.5	60-80
4000	4020	15 × 5	1226	1600	1800	M10	1450 / 7.5	60-80
5000	5170	18 × 5	1400	1800	2000	M10	1450 / 7.5	60-80

सिस्टम के मुख्य घटक और नियंत्रण
शारीरिक रूप से विकलांग	1. ऑनलाइन जांच और माप, और डिजिटलीकरण पूरी तरह से स्वचालित नियंत्रण; 2. पीएच, एसिड और बेस गिरोह नियंत्रण। पेरिस्टाल्टिक पंप स्वचालित रूप से एसिड और बेस को खिलाने के लिए समायोजित करता है; 3. नियंत्रण रेंज 2-12 पीएच, सटीक माप ± 0.01 पीएच, नियंत्रण परिशुद्धता ± 0.1 पीएच; 4. इसमें ऑटो अलार्म फ़ंक्शन है। 5. पीएच सेंसर और सिग्नल ट्रांसमिशन लाइन, मेट्टलर टोलेडो
कर	1. ऑनलाइन जांच और माप, आरपीएम के साथ cascade; डिजिटल डिस्प्ले। 2. 0-100% या 0-200% रेंज, परिशुद्धता ± 1%; 3. इसमें ऑटो अलार्म फ़ंक्शन है; 4. डीओ सेंसर और सिग्नल ट्रांसमिशन लाइन, मेट्टलर टोलेडो
फोम नियंत्रण	1. स्वचालित रूप से नियंत्रण और स्वचालित रूप से अलार्म; 2. स्टेनलेस स्टील इलेक्ट्रोड जांच, peristaltic पंप स्वचालित रूप से defoamer जोड़ें।
फ़ीड नियंत्रण	1. स्वचालित रूप से नियंत्रण और स्वचालित रूप से अलार्म; 2. स्टेनलेस स्टील इलेक्ट्रोड चेक, पेरिस्टाल्टिक पंप स्वचालित रूप से खिलाने
अस्थायी। नियंत्रण	1. पीआईडी पूरी तरह डिजिटलीकरण सिग्नल प्रोसेसिंग, डिजिटलीकरण नियंत्रण सेटिंग्स 2. पानी का परिसंचरण स्वचालित रूप से तापमान नियंत्रित करता है 3. माप रेंज 0-150 डिग्री सेल्सियस, नियंत्रण रेंज 15-45 डिग्री सेल्सियस, नियंत्रण परिशुद्धता ± 0.2 डिग्री सेल्सियस 4.Pt 100Ωtemp। सेंसर 5. जहाज के अंदर अस्थाई को नियंत्रित करने के लिए विद्युत हीटर के साथ सिस्टम 6. वाटर पंप परिसंचरण 7. नियंत्रित करने के लिए Solenoid वाल्व
गति घुमाएं	1. ऑटो अलार्म समारोह के साथ स्वचालित रूप से नियंत्रण 2. गति समायोजित करने के लिए सीमेंस आवृत्ति कनवर्टर।
दबाव	1 दबाव गेज और मैनुअल वाल्व (मानक प्रणाली) के साथ मैन्युअल रूप से समायोजन 2. दबाव ट्रांसमीटर और पीआईडी वाल्व और वायवीय वाल्व (वैकल्पिक) के साथ स्वचालित रूप से समायोजन
वायु प्रवाह	1. रोटर मीटर और मैनुअल वाल्व (मानक प्रणाली) के साथ मैन्युअल रूप से समायोजन 2. बड़े पैमाने पर प्रवाह मीटर और वायवीय वाल्व के साथ स्वचालित रूप से समायोजन (वैकल्पिक) 3. फिल्टर में एयर, पूंछ कार फ़िल्टर, पूंछ कारतूस के साथ, परिशुद्धता 0.2μm
बंध्याकरण	1. यह स्टीम से कनेक्ट करके एसआईपी हो सकता है 2. मैन्युअल वाल्व (मानक एक) के साथ मैन्युअल रूप से नियंत्रण 3. वायवीय वाल्व के साथ स्वचालित नियंत्रण (वैकल्पिक)
नियंत्रण	सीमेंस पीएलसी, और सीमेंस 10.4 "एलसीडी टच स्क्रीन (एचएमआई) और आरआईटीएआई कार्यक्रम
पीसी	1. रिकॉर्डिंग समारोह के लिए किंगव्यू सॉफ्टवेयर के साथ पीसी (वैकल्पिक) 2. सीमेंस रिमोट कंट्रोल और किंगव्यू रिकॉर्डिंग फ़ंक्शन के साथ पीसी (वैकल्पिक) 3. प्रिंटर (वैकल्पिक)
